在客戶對應過程中，了解到客戶常會為主軸的加減速時間苦惱：
加減速時間短，電機電流上升，易引發電機過熱報警，降低電機壽命;加減速時間長，效率下降，沒有充分發揮電機性能;如何設置合理的加減速時間呢?本篇文章就如何計算主軸電機理論加減速時間和如何調整實際加減速時間進行講解。
1、計算理論加減速時間

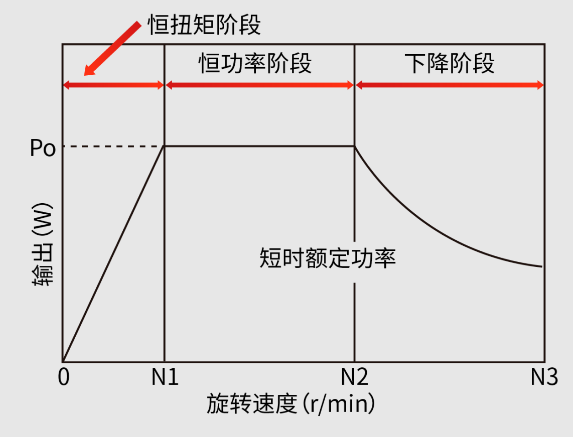

理論加減速時間以下圖所示主軸電機的輸出特性為基礎，在各輸出階段分別進行計算。但是，因?yàn)橛嬎阒邪簇?fù)載扭矩(摩擦扭矩等)為零計算，因此只能算出加減速時間理論值。各規格型號主軸電機輸出特性圖請參閱相關資料，或咨詢我司CNC技術部。
(1) 加減速時的電機最大輸出：Po
加減速時的最大輸出功率Po 為“ 短時額定功率” 的1.2 倍。即：Po = “短時額定功率” ×1.2 [W]
(注：短時額定功率需要根據電機型號查閱電機的輸出特性圖獲取)
(2) 所有負載慣量: Jall
所有負載慣量指主軸電機的慣量與根據電機旋轉的零部件( 機械主軸、刀具等) 的所有慣量總和。
即：J all= ( 電機慣量) + ( 主軸換算的慣量)[kg?m2]
將(1)(2) 的值用作公式的常數代入下述公式中。
在N 的對應區域選定“(3) ～ (5)”，計算達到轉速N(r/min) 的加減速時間。
(3) 恒扭矩區域的加減速時間：t1 … 0 → N[r/min](0 ≤ N ≤ N1)
(4) 恒功率區域的加減速時間：t2 … N1 → N[r/min](N1 < N ≤ N2)
(5) 降低輸出區域的加減速時間：t3 … N2 → N[r/min](N2 < N ≤ N3)
綜上，0→N3[r/min]的加減速時間T=t1+t2+t3 [s]
二、加減速時間的測定

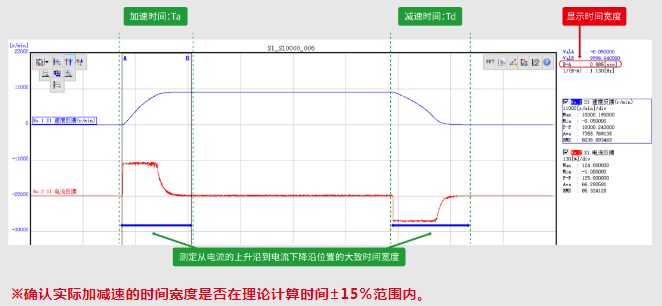

使用NC Analyzer2 軟件進行主軸電機實際加減速波形的采集，主要采集速度反饋和電流反饋波形，以測定加減速時間。
影響加減速時間的因素有很多：
1. 主軸電機驅動單元輸入電壓較低時，加減速時間可能變長
2. 主軸單元摩擦扭矩大會導致加減速時間不一致
3. 主軸電機與主軸驅動單元使用了非指定產品
4. 電機標準參數設定異常
注：請確認以上項目以保證加減速時間在要求范圍內。
